詳細說明

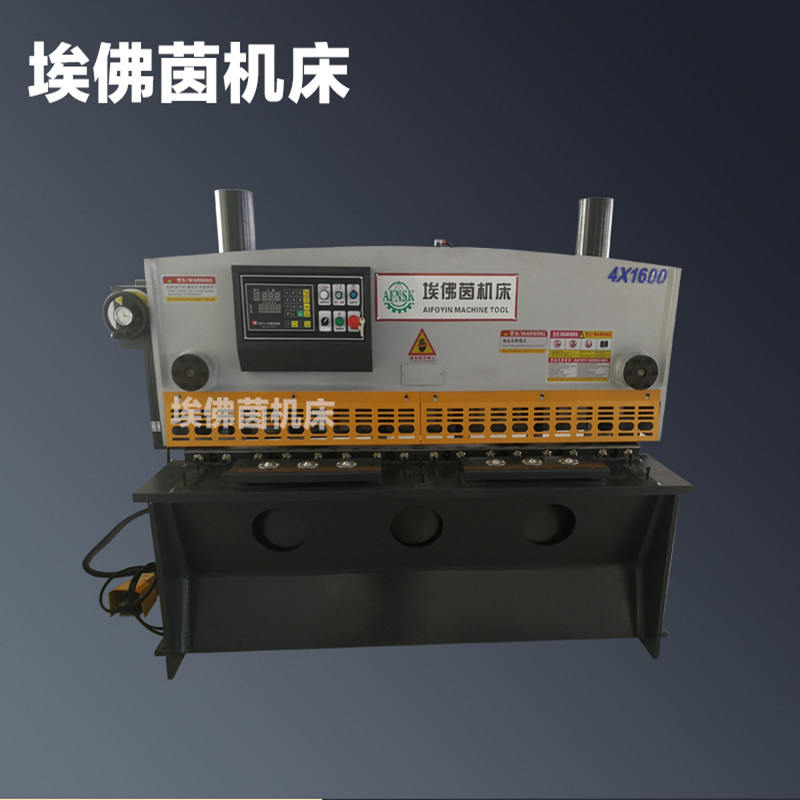

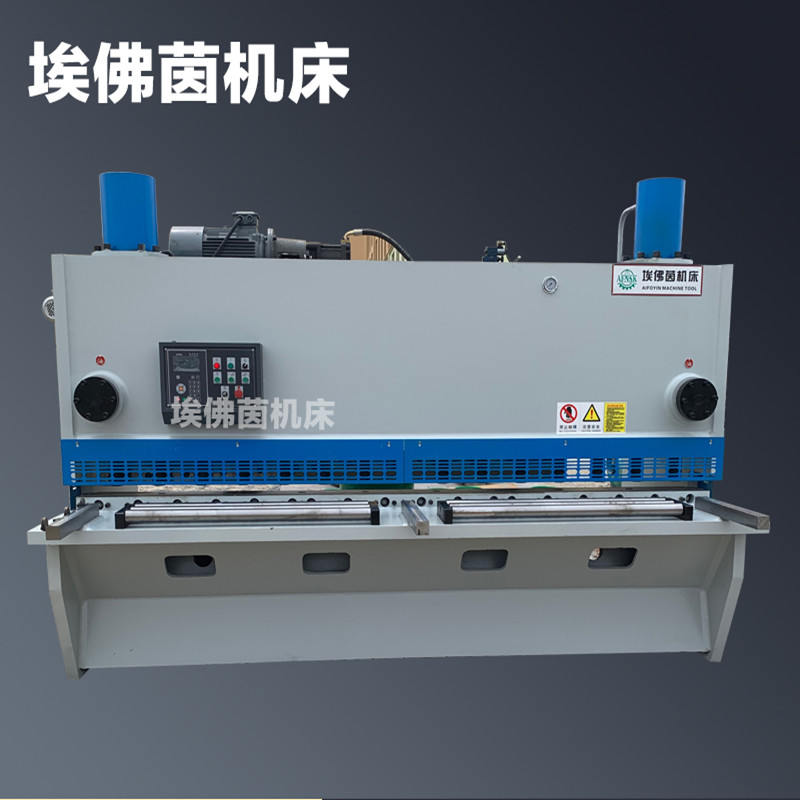

該剪板機采用鋼板焊接結構，振動消除應力，具有很好的剛性與穩定性；
采用先進的液壓集成閥塊。結構緊湊，減少管路連接，提高了系統的可靠性與易維修性。
串聯油缸使機床在剪切時，剪切角不會變動。
蓄能器回程平穩，迅速。
刀片間隙手輪調整，準確、迅速、方便
電動后擋料、位置顯示器，方便又準確。
滾動托料球，減少板料劃傷，并可減少摩擦阻力。
| 規格型號 | 可剪板厚 | 可剪板寬 | 行程次數(min-1) | 后擋料范圍 | 剪切角( o ) | 喉口深度 | 主電機功率(Kw) | 外形尺寸L×W×H |
| 6×2500 | 6 | 2500 | 10-25 | 20-600 | 0.5-1.5 | 100 | 7.5 | 3030×2075×1920 |
| 6×3200 | 6 | 3200 | 10-25 | 20-600 | 0.5-1.5 | 100 | 7.5 | 3730×3075×1920 |
| 6×4000 | 6 | 4000 | 10-25 | 20-600 | 0.5-1.5 | 100 | 7.5 | 4530×2075×2080 |
| 6×5000 | 6 | 5000 | 8-20 | 20-600 | 0.5-1.5 | 100 | 7.5 | 5530×2075×2310 |
| 6×6000 | 6 | 6000 | 8-20 | 20-600 | 0.5-1.5 | 100 | 11 | 6530×2075×2310 |
| 7×7000 | 7 | 7000 | 6-15 | 20-600 | 0.5-1.5 | 100 | 11 | 7530×2075×2830 |
| 8×2500 | 8 | 2500 | 10-25 | 20-600 | 0.5-1.5 | 100 | 11 | 3040×2075×1920 |
| 8×3200 | 8 | 3200 | 10-22 | 20-600 | 0.5-1.5 | 100 | 11 | 4080×2075×1920 |
| 12×2500 | 12 | 2500 | 6-20 | 20-800 | 0.5-2 | 100 | 18.5 | 3110×2575×2210 |
| 12×3200 | 12 | 3200 | 6-20 | 20-800 | 0.5-2 | 100 | 18.5 | 3810×2575×2420 |
| 12×4000 | 12 | 4000 | 6-20 | 20-800 | 0.5-2 | 100 | 18.5 | 4610×2575×2530 |
| 13×8000 | 13 | 8000 | 4-15 | 20-800 | 0.5-2 | 500 | 30×2 | 8600×2900×3100 |
| 16×2500 | 16 | 2500 | 4-15 | 20-800 | 0.5-2.5 | 100 | 18.5 | 3130×2655×2200 |
| 16×4000 | 16 | 4000 | 4-15 | 20-800 | 0.5-2.5 | 100 | 18.5 | 4630×2655×2570 |
| 20×2500 | 20 | 2500 | 4-15 | 30-800 | 0.5-3 | 100 | 22 | 3160×2855×2300 |
| 20×4000 | 20 | 4000 | 4-15 | 30-800 | 0.5-3 | 100 | 37 | 4660×2855×2520 |
| 25×2500 | 25 | 2500 | 4-15 | 40-800 | 0.5-3.5 | 100 | 37 | 3160×2900×2700 |
